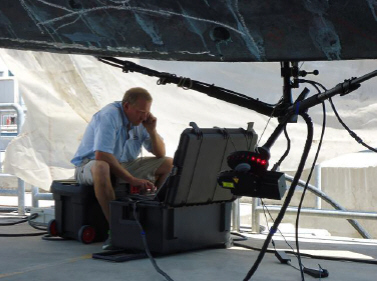

本案例中,激光散斑检测传感器用于游艇的玻璃钢船体检测。激光散斑检测传感器安装在吸盘三脚架上,三脚架连接在倒置的玻璃钢船体的游艇上。检查区域显示出明显的缺陷(白色圆圈)。

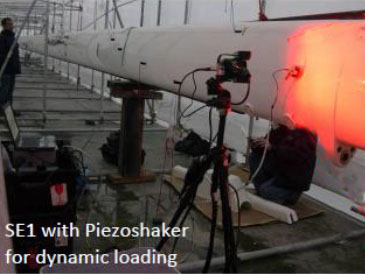

通常桅杆表面上经常出现小裂纹,但只是在表面涂料层,与任何分层无关。所以通常这些裂缝仅仅是从表面封闭而没有修复。本例在现场对 30m CFK 游艇桅杆进行测量。时间平均剪切测量,依靠压电振荡器进行动力加载。结果显示在表面有一个较大分层,并可看到很小的裂缝。

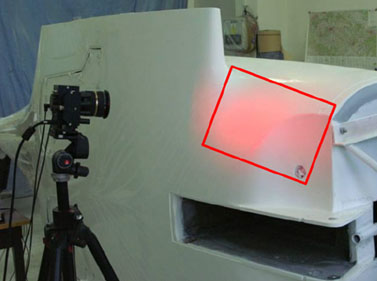

使用 SE2 激光散斑传感器检测机身,机身被旋转90度放置,热加载使用了简单的泛光光源。测量结果显示了在修复区(黄线)下面有残留的脱层(红线)。脱层可通过手动加载(用手指按压)来确定。
复合材料压力容器为封闭的空心圆柱体,基底材料是金属合金,表面纤维层厚度0.3~3mm。本案例采用热加载方式检测金属合金和纤维层之间的气泡、夹杂、脱层等质量缺陷。缺陷显示清晰明确。
