图解铸钢件超声探伤技术

发表时间：2016-04-12 15:01:19

       铸钢曲柄的探伤用超声波探伤仪直探头（一般为2.5兆赫）以一次脉冲反射法，在轴颈销个扇板平面进行全面探测，见下图，必要时可用斜探头在轴颈上探测轴内裂纹。


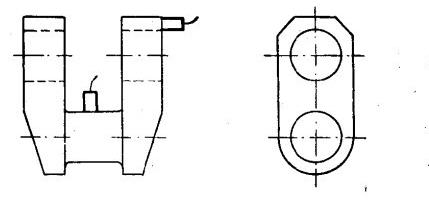

                                                                                   图1：曲柄的检测

      齿轮坯的探伤在热处理后用直探头（一般为2.5兆赫）在齿轮圈两端面进行探伤，如下图所示，首先用多次脉冲反射法探测有无缺陷，若有缺陷，则用一次脉冲反射法，在齿轮外圆测定缺陷的位置和分布范围。

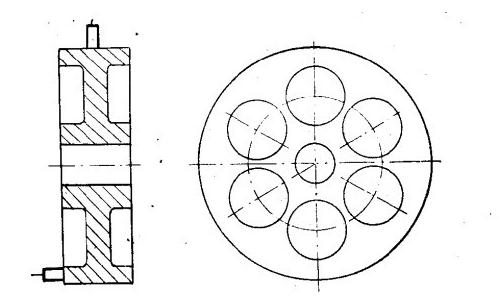

                                                                                 图2：齿轮坯的检测

       铸钢件毛坯的探伤铸钢件毛坯（自然表面），可用水玻璃表面硬化法（或水浸法）探伤。这种方法是首先将铸钢件表面消除，然后用水玻璃敷在铸钢件表面，若铸钢件表面有小孔时，应先用稀水玻璃敷涂，然后再用粘度较大的水玻璃覆于表面，等干燥结成一层坚硬而光滑的人造表面后，再以油作耦合剂（不可用水），用直探头或斜探头进行探测。水玻璃呈碱性，对金属和皮肤有腐蚀作用，使用时应注意。
