剪切散斑技术中的“蝴蝶斑”表示什么？

发表时间：2020-01-05 11:15:08

电子剪切散斑干涉检测技术，以蝴蝶状干涉条纹（蝴蝶斑）的形式，实时显示缺陷位置的变形，显示结果清晰，缺陷位置定位准确。那么蝴蝶斑代表的物理意义到底是什么呢？

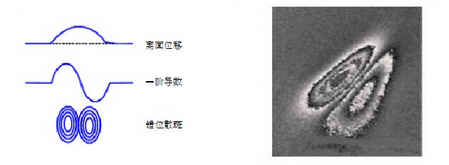

与CCD捕捉到的散斑干涉条纹图不同，蝴蝶斑显示的是通过计算机图像处理技术和相移技术处理过的数据，它表示离面位移在错位方向的一阶导数，以图形化的方式展示了物体表面形变的变形梯度。

电子剪切散斑干涉检测技术在光学设置上有了一些改进，减少了Holography技术中的参考光束，采用剪切镜片令构件表面错位为X（相距X）的两个点（图中P1和P2）的反射光发生干涉叠加，这样可以获得一个散斑图。然后对构件进行加载，令构件的表面发生位移和变形，可以得到另一个散斑图。用CCD摄像机记录加载前和加载后的两个散斑图并对其进行比较，可以得到相应的条纹图，计算机对相位图进行展开计算，代表位移在图像错位方向上导数的条纹图样就会显示出来。这就是蝴蝶斑的形成原理。
