MaxSHOT 3D 摄影测量系统

发表时间：2016-04-12 17:56:58

MaxSHOT 3D 摄影测量系统是一款配套产品，它将摄影测量的高精度和速度添加到已广泛应用的Creaform 技术产品中，对于大型部件效果尤为显著。

本系统是用户友好型设计，即便是摄影测量新手，也能基于一系列照片快速方便地生成对象的高精度定位模型。

其工作流非常之简单：

将一些编码目标点置于要测量的物体上或物体所处的环境中。

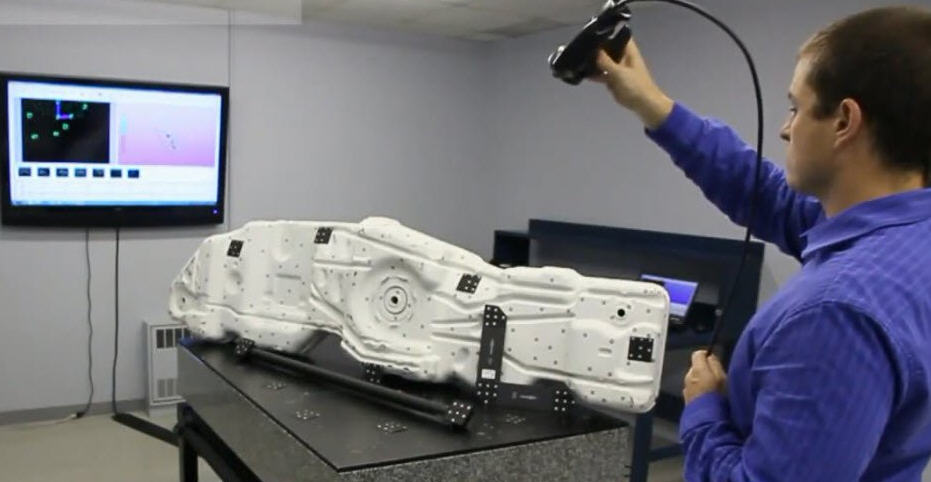

拍摄多组会聚照片。
启动光束法平差流程（图像三角剖分）。

通过此流程，置于物体上的反射目标点可在 3D 空间中轻松重建。在此测量范围内的标定杆可以对模型进行缩放。一旦计算完成，Creaform 3D 扫描仪或光学 CMM 将自动使用 VXshot 生成的高精确度定位模型以确定其在测量范围内的位置。

此配套产品不仅能为各种可采用 Creaform 技术的应用程序添加摄影测量功能，还能为各种已采用此技术的应用程序提升精确度和速度，对于大型部件的效果尤其显著。

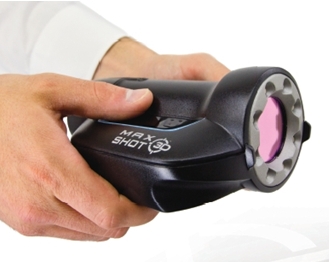

本系统结合了 MaxSHOT 3D 摄影测量视频摄像头和 VXshot 处理软件。

VXshot 拥有简单的数据采集流程。

1. 可在整个流程的每一个步骤引导操作员进行操作；

2. 在需要拍摄更多照片以增加测量精确度时，明确快速地通知操作员；

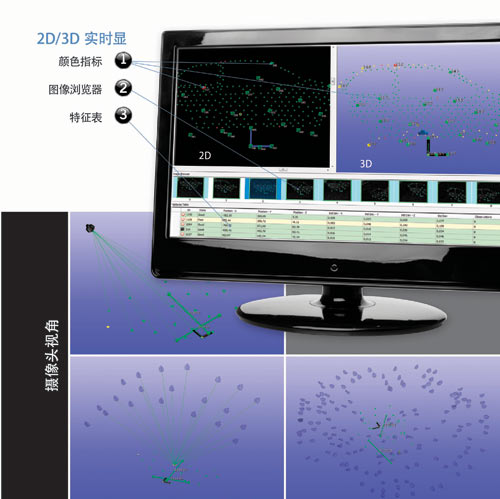

3. 定位模型的实时虚拟化和验证功能使其可以高精确度查看重建范围和所有估计点；

4. 在每次拍摄照片时，将已确定的点进行测量和重新计算。

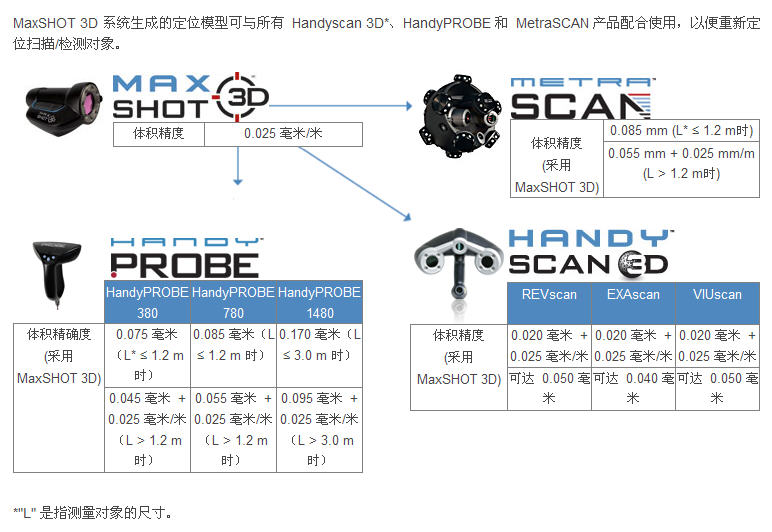

The VXshot 模块可与 MaxSHOT 3D摄像头或 MAXscan 3D 扫描仪一起使用。
