空气耦合非接触超声波检测系统NAUT21

发表时间：2021-10-10 11:20:05

实现空气中的超声波检查、测量、评价、分析。
对检测材料非破坏、非浸入、无涂抹、无伤害。无论着色还是透明材料都可检出。不受照明的影响。
实现传统方法不能检测的材料的检查、测量、评价、分析。
空气耦合非接触超声波检查法 NAUT，是利用基于多年的超声波探头制作技术、经验方法以及检查数据等，进行了大量的分析算法研究，实现了目前非常困难的空气耦合超声检查、测量、评价分析的超声波检测系统NAUT(Non-Contact Air Coupled Ultrasonic Testing）。

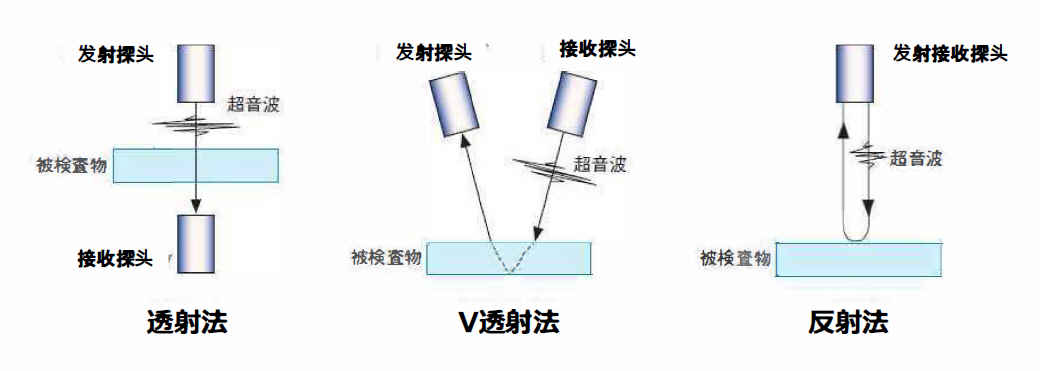

1.透射法：
空气耦合超声波检查材料内部损伤的代表方法。

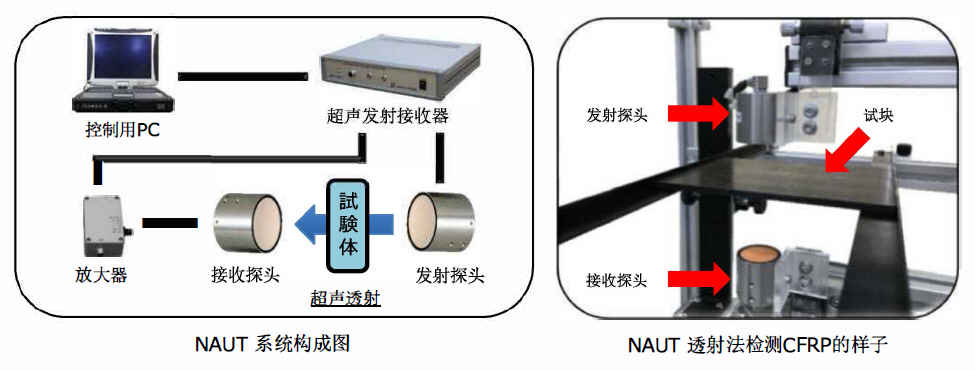

将空耦探头放置在被检查材料的两侧，检查、测量被检查材料内部状况。
2.V透射法：
将空耦探头放置在被检查材料的同侧，检查、测量被检查材料内部状况以及表面形状的方法。常用于金属材料的狭窄裂纹以及表面形状、焊缝的检查、测量、评价、分析等。
3.反射法：
利用一个空耦探头（单探：自发自收）对材料表面及损伤进行检查、测量的方法。
检查、测量、评价、分析案列

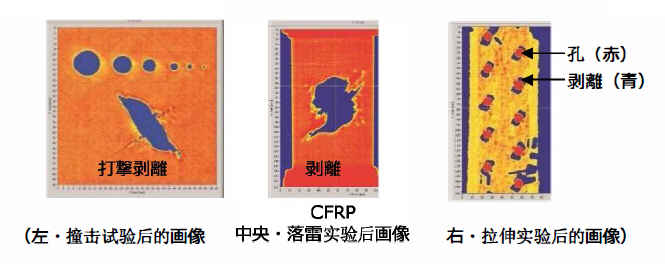

1.碳纤维增强基复合材料（CFRP）
2.玻璃纤维强化材料（GFRP）

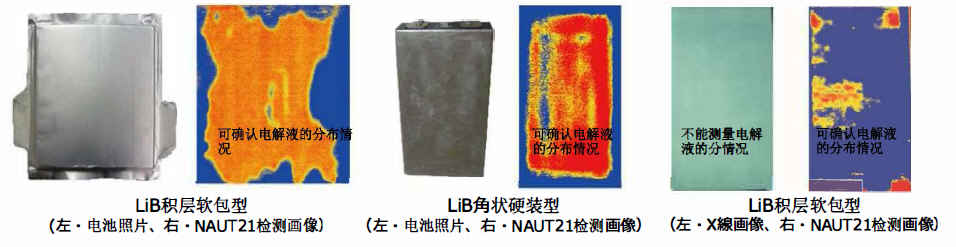

3.锂离子电池（LiB）

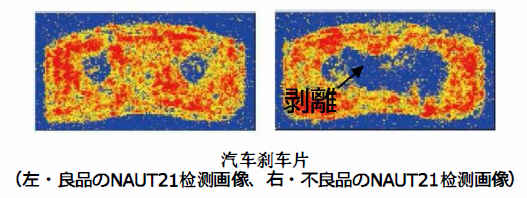

4.摩擦材料（刹车垫）

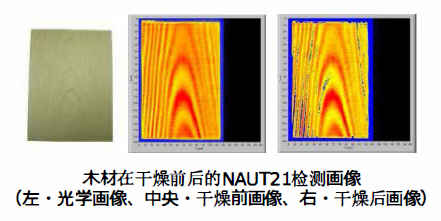

5.木材

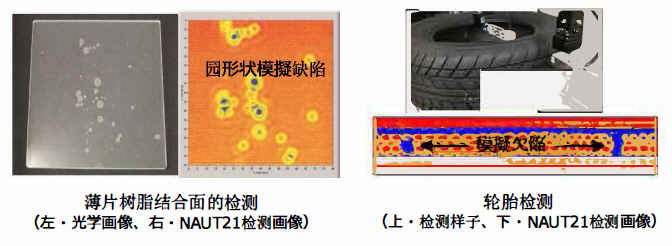

6.其他各种材料（各种薄片、轮胎等）
7.锂离子电池3D检测画像
用途例：材料特性评价、分析，不良缺陷、异物的检出等等
•复合材料（CFRP、 GFRP等）
•各种金属（表面、内部损伤等）
•半烧结体
•管材（损伤、长度、厚度等）
•锂离子电池
•摩擦材料（刹车片等）
•陶瓷（烧结状态等）
•各种粘接的接合部（硬化树脂等）
•隔热材料（泡沫材料等）
•变位置测量、表面测量等

可以对应以下5种模式的检测。
NAUT21可以实现耦合困难的材料进行检查、测量、评价、分析。

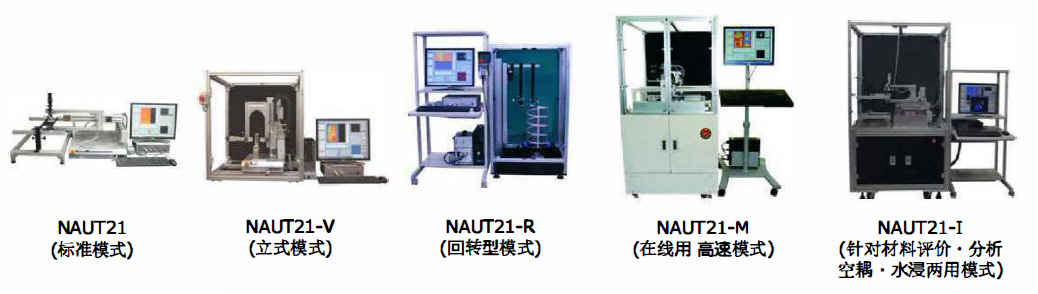

模式介绍
1.NAUT21 （标准式）：
将空耦探头水平放置于被检测材料的两侧，进行平面扫查实现检查、测量、评价、分析的标准模式。
2.NAUT21-V （立式模式）：
将空耦探头垂直放置于被检测材料的两侧，进行平面扫查实现检查、测量、评价、分析的立式模式。可通过C扫查检测立式硬装组电池以及瓶、罐等纵向信息。
3.NAUT21-R （回转模式）：
让管道以及配管、圆筒等的被检材料旋转，进行检查、测量、评价、分析的回转模式。
利用NAUT21-R的原理，可承接开发圆筒检查机器人检查设备。
4.NAUT21-M （在线高速模式）：
针对在线检查开发的空耦探头高速扫查进行检查、测量、评价。
可在锂离子电池、刹车片等场合应用。

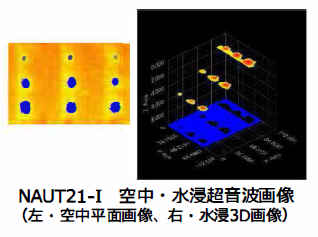

5.NAUT21-I （针对材料评价、分析，空耦、水耦两用模式）：
无论在空气中还是在水中都可进行检查、测量、评价的空耦、水浸两用模式。
利用空气耦合超声波检测材料内部信息并实现平面可视化。
利用水浸超声法对被检测材料进行平面C扫描，并实现3D成像可视化。
空气耦合探头

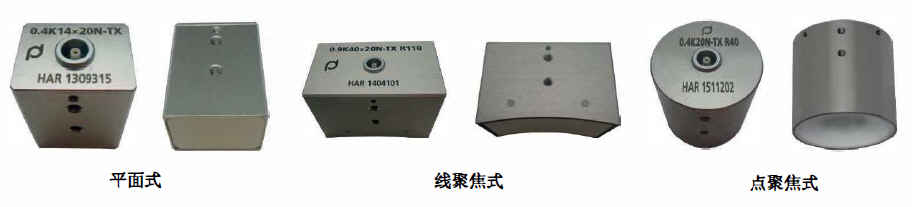

对应不同应用场合的3种常用空气耦合探头类型。
