2D光学变形测试系统

发表时间：2016-04-12 18:44:21

2D光学变形测试系统通过图像分析，利用数字图像相关技术直接测量物体在各种受力环境下的变形，它具有非接触测量的优点，可以同时测量各个方向的位移、应变和速度等，操作简便，适用于各类材料的运动和变形测量，系统包括计算机软件和摄像系统。


功能: 非接触测量全场、任意方向的变形，可用于静态与动态力学变形分析

精度: 可测量全场位移分布，精度0.01像素      可测量全场应变分布，精度20微应变 应变范围 > 600%

特点: 光路简单、实时位移/应变输出、任意尺度的图像分析、高精度的图像标定算法

2D光学变形测试应用实例：

     纳米镍材料单向拉伸的力学行为测试。

image034.jpg     image035.jpg

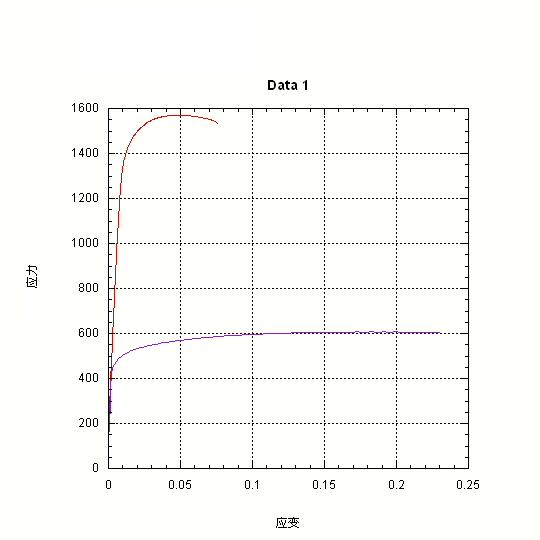

                 镍片的表面图像                                                     纳米镍与粗晶镍的应力应变关系比较

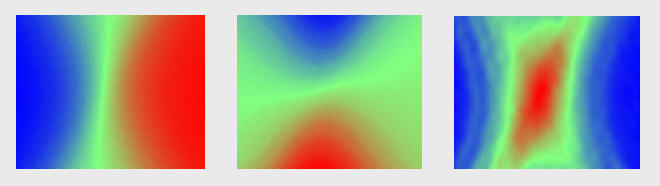

               沿拉伸方向的位移场                      垂直于拉伸方向的位移场                     沿拉伸方向的应变场

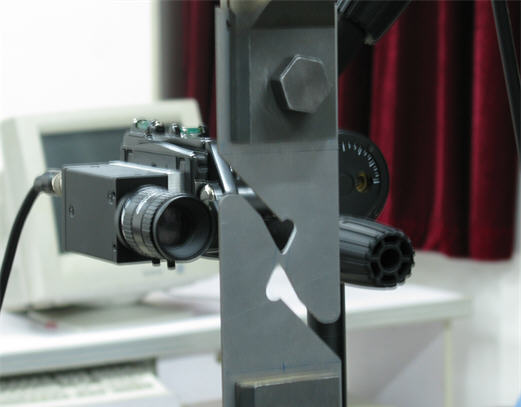

               疲劳试验机的非接触应变测量                                                 疲劳试验的动态应变曲线
