3D光学变形测试系统
发表时间：2016-04-12 18:44:21
三维光学变形测试系统利用了双目立体视觉原理，通过双相机图像分析，测量物体的三维轮廓和在各种受力环境下的三维变形，它具有非接触测量的优点。系统包括计算机软件和双相机摄像系统。
技术参数
1.计算软件系统
- 可以进行两幅图或序列图像的变形分析

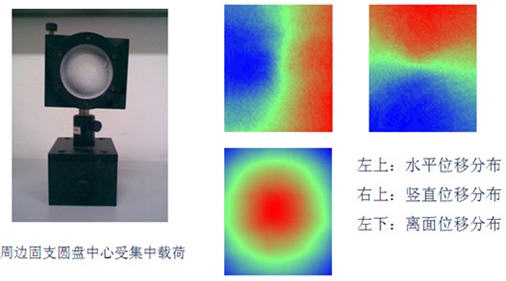

- 可测量全场的位移分布，精度0.01 像素
- 可测量全场的应变分布，精度20 微应变；应变范围> 600%，适合大变形分析
- 可处理来自其它图像采集系统的文件，具有多种图像格式转换功能
- 具有丰富的数据输出功能。

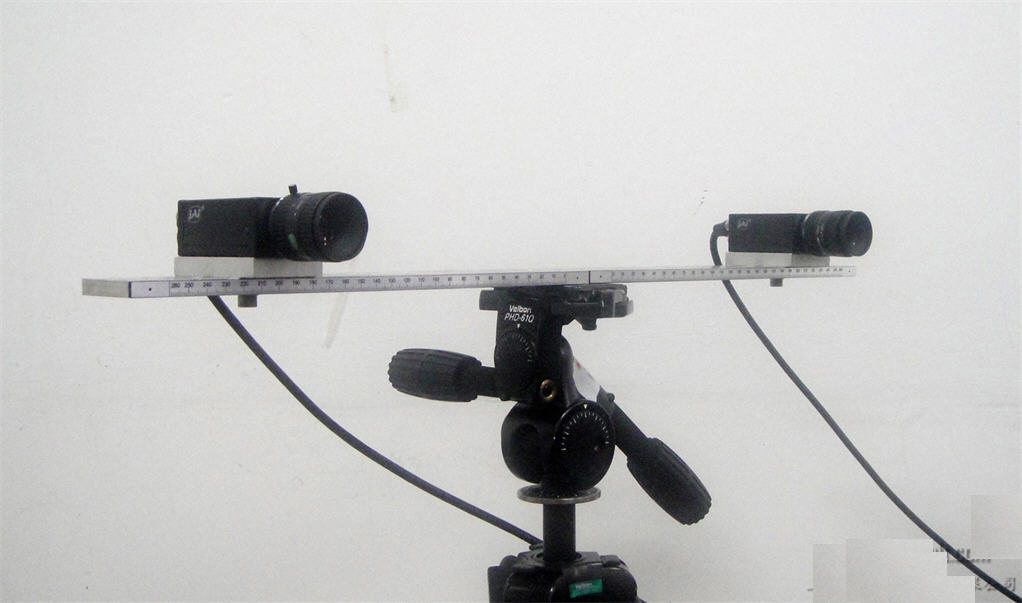

2.摄像系统
- 130万像素，12 bit逐行扫描相机
- 图像采集速率：20 帧/秒
- 测量区域：取决于成像镜头，mm-mm-m
